UVFinishing
Description

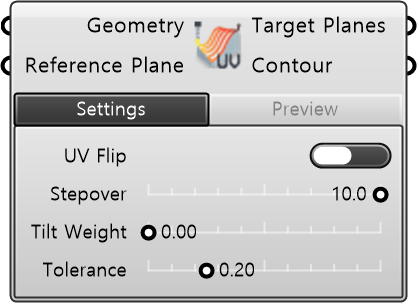

섹션 제목: “Description”서피스의 UV 아이소파라메트릭 커브를 따라, 정삭 (Finishing) 툴패스를 생성하는 컴포넌트이다. 사용자는 타겟 평면사이의 거리와, 레이어간 간격, UV 방향 등의 작업 방식에 맞게 세부 설정이 가능하다.
입력 (Input)
섹션 제목: “입력 (Input)”| 이름 | 타입 | 설명 |
|---|---|---|
| Geometry | Geometry | 정삭 가공할 Brep 또는 Surface 형상. |
| Reference Plane | Plane | 정삭 경로 생성의 기준 평면. |

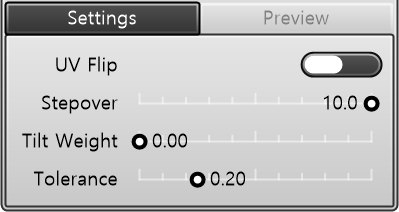

필수 파라미터 (Required Parameter)
섹션 제목: “필수 파라미터 (Required Parameter)”| 이름 | 타입 | 설명 |
|---|---|---|
| UV Flip | Toggle | 정삭 경로의 UV 진행 방향 전환. |
| Stepover | Number | 인접 절삭 경로 간 간격 (mm). |
| Tilt Weight | Number | Geometry 표면 법선 방향으로 TCP를 기울여, 엔드밀이 표면과 직각을 이루는 정도 조절 (0.0 = Reference Plane Z, 1.0 = 표면 법선). |
| Tolerance | Number | 경로의 근사 허용 오차. |
| 이름 | 타입 | 설명 |
|---|---|---|
| Frame Size | Number | 프레임 크기 |
출력 (Output)
섹션 제목: “출력 (Output)”| 이름 | 타입 | 설명 |
|---|---|---|
| Target Planes | Plane | 생성된 정삭 경로의 타겟 평면. |
| Contour | Curve | 생성된 정삭 경로를 연결하는 폴리라인 패턴. |
