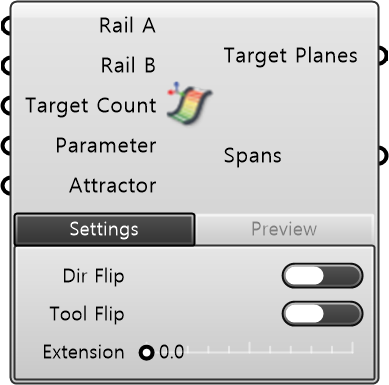

WireCuttingFromCrvs

Description

두 커브로부터 열선 절단용 툴패스를 생성하는 컴포넌트이다. 사용자는 타겟 평면을 생성할 포인트 개수와, 두 커브 사이의 파라미터 값(기본 : 0.5), 선택 옵션으로 열선 툴을 부드럽게 조정할 수 있는 어트랙터 값을 설정한다. 이외의 열선 경로 방향, 툴 방향, 진입 간격의 세부 설정이 가능하다.

입력 (Input)

이름	타입	설명
Rail A	Curve	룰드 서피스를 정의하기 위한 첫 번째 레일 커브
Rail B	Curve	룰드 서피스를 정의하기 위한 두 번째 레일 커브
Target Count	Number	절단 경로를 구성할 타겟 평면의 개수.
Parameter	Number	타겟 평면의 원점으로 사용되는 Span상의 파라미터 (0.0 ~ 1.0).
Attractor	Geometry	각 타겟 평면의 Z를 지향시킬 어트랙터 객체 (Point 또는 Curve).

필수 파라미터 (Required Parameter)

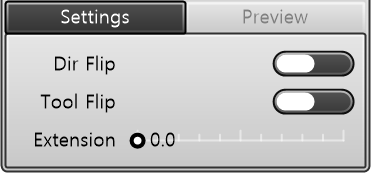

Settings

이름	타입	설명
Dir Flip	Toggle	절단 방향 반전.
Tool Flip	Toggle	툴 방향 반전.
Extension	Number	경로의 시작과 끝을 진행 방향으로 연장하는 거리 (mm).

Preview

이름	타입	설명
Frame Size	Number	프레임 크기

출력 (Output)

이름	타입	설명
Target Planes	Plane	생성된 열선 절단 경로의 타겟 평면.
Spans	Curve	두 레일 커브를 연결하여 ruled surface를 구성하는 직선 세그먼트.
