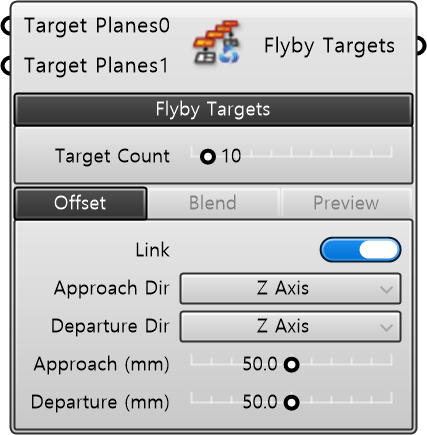

FlyByTree

Description

두개 이상의 Target Plane 경로를 설정할 수 있는 컴포넌트이다. 각 Branch 사이를 연결하는 전이경로(Flyby) 타겟 평면 생성하며, 경로 Segment 간 이동 시 작업물에서 이탈하는 구간의 경로를 재구성하여 사용자가 설정한 값에 따라 타겟평면을 결정한다.

입력 (Input)

이름	타입	설명
Target Planes0	Plane	전이경로 생성 기준이 될 타겟 평면 DataTree
Target Planes1	Plane	전이경로 생성 기준이 될 타겟 평면 DataTree
+ ADD	Plane	전이경로 생성 기준이 될 타겟 평면 DataTree 추가

필수 파라미터 (Required Parameter)

Flyby Targets

이름	타입	설명
Target Count	Number	전이 경로를 구성하는 타겟 평면의 개수.

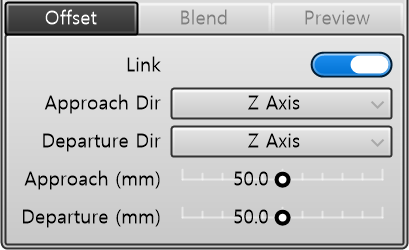

Offset

이름	타입	설명
Link	Toggle	Approach와 Departure 값을 연동. TRUE: 한쪽을 조절하면 다른 쪽도 같은 값으로 맞춰짐. FALSE: 각각 독립 조절 (기본값).
Approach Dir	String	전이 경로의 진입 (Approach) 방향을 일괄 지정. • Motion Dir: 각 브랜치 시작부 모션 벡터의 역방향. • Z/Y/X Axis · Negative Z/Y/X Axis: 시작 타겟 평면의 해당 축 방향.
Departure Dir	String	전이 경로의 진출 (Departure) 방향을 일괄 지정. • Motion Dir: 각 브랜치 끝부 모션 벡터 방향. • Z/Y/X Axis · Negative Z/Y/X Axis: 마지막 타겟 평면의 해당 축 방향.
Approach(mm)	Number	전이 경로의 진입 지점을 첫 타겟 평면에서 이격할 거리 (mm).
Departure(mm)	Number	전이 경로의 진출 지점을 마지막 타겟 평면에서 이격할 거리 (mm).

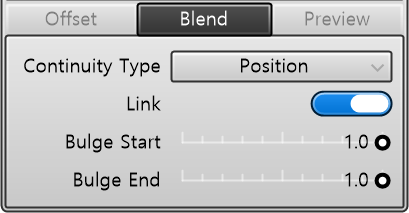

Blend

이름	타입	설명
Continuity	String	전이 경로 블렌드의 연속성 유형. [Position]: 위치 연속 (G0). [Tangency]: 접선 연속 (G1). [Curvature]: 곡률 연속 (G2).
Link	Toggle	’Bulge Start’와 ‘Bulge End’ 값을 연동. TRUE: 한쪽을 조절하면 다른 쪽도 같은 값으로 맞춰짐. FALSE: 각각 독립 조절 (기본값).
Bulge Start	Number	블렌드 시작점의 불룩함 (Bulge) 정도.
Bulge End	Number	블렌드 끝점의 불룩함 (Bulge) 정도.

Preview

이름	타입	설명
Frame Size	Number	프레임 크기

출력 (Output)

이름	타입	설명
Target Planes	Plane	전이경로(Flyby) 타겟 평면 DataTree
