Solid Fill
Description

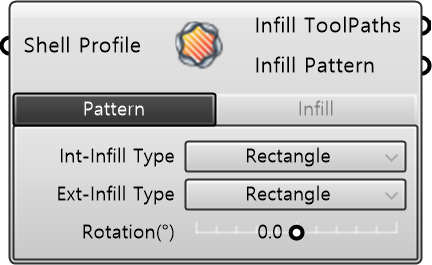

섹션 제목: “Description”Shell Profile를 기준으로, 외곽 내부를 패턴으로 채우는 적층 툴패스 컴포넌트이다. 채움 형상과 간격 등의 세부 사항을 결정할 수 있다.
입력 (Input)
섹션 제목: “입력 (Input)”| 이름 | 타입 | 설명 |
|---|---|---|
| Shell Profile | Shell Profile | 외곽 적층 경로의 기준 프로파일 정보. |

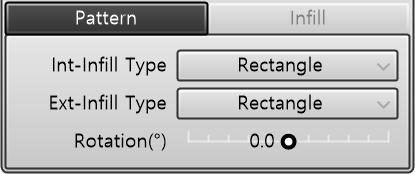

필수 파라미터 (Required Parameter)
섹션 제목: “필수 파라미터 (Required Parameter)”| 이름 | 타입 | 설명 |
|---|---|---|
| Int-Infill Type | String | 내부 채움 영역에 적용할 패턴. |
| External Infill Type | String | 외부 채움 영역에 적용할 패턴. |
| Rotation | Number | 채움 패턴에 적용할 회전 각도. |

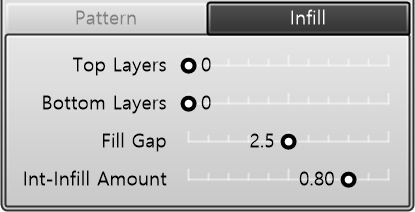

| 이름 | 타입 | 설명 |
|---|---|---|
| Top Layers | Integer | 파트 상단에 생성할 솔리드 레이어 수. |
| Bottom Layers | Integer | 파트 하단에 생성할 솔리드 레이어 수. |
| Fill Gap | Number | 외곽과 채움, 내부 채움과 외부 채움 패턴 사이의 간격 (mm). |
| Int-Infill Amount | Number | 내부 채움 밀도 (0~1, 0%~100%). |
출력 (Output)
섹션 제목: “출력 (Output)”| 이름 | 타입 | 설명 |
|---|---|---|
| Infill ToolPaths | Infill ToolPaths Tree | 생성된 적층 경로 데이터. |
| Infill Pattern | Curve | 생성된 채움 적층 경로를 연결하는 폴리라인 패턴. |
