Surface Shell

Description

열린 서피스 형상에서 외곽(Shell) 적층 툴패스를 생성하는 컴포넌트이다. 타겟평면의 간격, 높이, 작업 방향(왕복, 편도), 틸딩 정도 등의 세부 설정이 가능하며, 형상이 큰 경우, 파티션으로 나누어 작업 데이터를 내보낼 수 있다. 아이콘 우클릭 시, Use AntiOverhang 모드로 전환이 가능하며, 해당 모드의 경우 오버행이 들어간 작업물의 세부 설정이 가능하다.

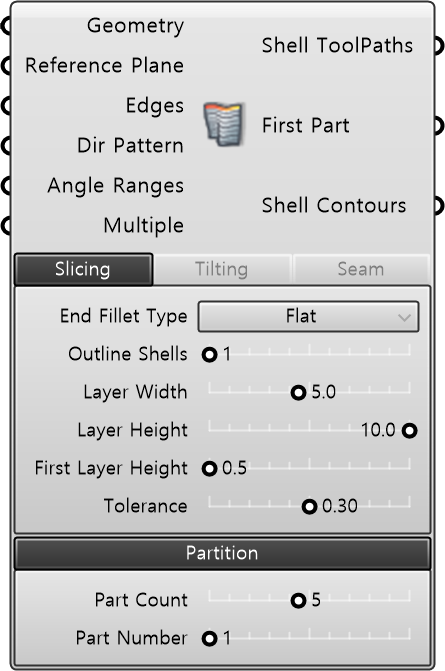

입력 (Input)

이름	타입	설명
Geometry	Geometry	슬라이싱 대상 형상. Brep 또는 Mesh 입력.
Reference Plane	Plane	슬라이싱 기준 평면. 빌드 플레이트 방향과 동일하게 설정. 평면의 Z축 방향으로 레이어가 생성됨. 기본값: WorldXY.
Edges	Curve	형상의 Edge 주변에 형성된 타겟 평면을 Edge의 접선(Tangent) 방향으로 기울이는 데 사용되는 가이드 커브.
Dir Pattern	Boolean	레이어별 적층경로 진행 방향의 반전 여부를 정의하는 불리언 패턴.입력된 패턴은 레이어 순서에 따라 순환 반복됨.
Angle Ranges	Number	Angle Ranges
Multiple	Number	Multiple

필수 파라미터 (Required Parameter)

이름	타입	설명
End Fillet Type	String	이격된 외곽 적층 경로 끝단의 마감 유형. (’Outline Shells’가 2 이상일 때 유효)
Outline Shells	Integer	입력 형상의 외곽선을 따라 생성할 외곽 경로(Shell)의 개수.
Layer Width	Number	단일 적층 경로의 폭(비드 폭, mm).
Layer Height	Number	단일 적층 레이어의 높이(층 두께, mm).
First Layer Height	Number	빌드 플레이트에 접하는 첫 번째 적층 레이어의 높이 (mm).
Tolerance	Number	경로의 근사 허용 오차.

이름	타입	설명
Tilt Weight	Number	오버행 형상에서 타겟 Z축을 표면 기울기(오버행) 방향으로 기울이는 가중치. 토치·익스트루더를 형상 기울기에 맞춰 정렬할 때 사용.
Edge Tilt Weight	Number	Edge가 있는 형상에서, 타겟을 Edget의 접선(Tangent) 방향으로 기울이는 가중치. 엣지 참조 커브는 컴포넌트의 Edges 인풋을 이용.
Edge Tilt Ramp	Number	Edge Tilt 효과를 블렌딩하는 거리 (mm). 엣지로부터 이 거리만큼 전후로 Edge Tilt를 점진적으로 적용·해제.급격한 엣지 접선 방향 전환으로 인한 경로 움직임 완화.
Incremental Tilt Steps	Number	설정된 Tilt Weight까지 점진적으로 도달하는 레이어 수(N). 빌드 플레이트 인근 초기 레이어부터 단계적으로 기울임 적용. 초기 레이어의 급격한 기울임으로 인한 충돌·과도한 로봇 움직임 방지.

이름	타입	설명
Wipe Distance	Number	노즐 와이핑 거리. • 양수(+): 외곽 경로 완주 후 시작점부터 추가로 해당 거리만큼 중첩된 경로를 진행. • 음수(-): 외곽 경로 종점 전 해당 거리에서 조기 종료.
Seam Spread	Number	Seam이 한 위치에 집중되지 않도록, 전체 레이어의 Seam 시작점을 N 주기로 분산. 레이어마다 경로 파라미터를 1/N씩 이동하며 N 레이어마다 원래 위치로 복귀. • 예: N = 4 → 레이어1 = 0.0, 레이어2 = 0.25, 레이어3 = 0.75, 레이어4 = 0.0 반복.
Seam Offset	Integer	모든 레이어의 Seam 위치를 일괄 조정하는 오프셋. Seam Spread로 설정된 레이어 간 위치 관계는 유지한 채 전체를 균일하게 시프팅.

Partition

이름	타입	설명
Part Count	Integer	모델을 등분하여 분할 슬라이싱하는 파트 수. • 1: 모델 전체 슬라이싱. / • N: 모델을 N등분하여 부분 슬라이싱.
Part Number	Number	N등분된 파트 중 슬라이싱할 파트 번호(1~N).

출력 (Output)

이름	타입	설명
Shell ToolPaths	Shell ToolPaths	생성된 적층 경로 데이터.
First Part	Boolean	현재 Deposition ToolPath가 최하단(첫 번째) 파트인지 여부를 나타내는 플래그.
Shell Contours	Curve	생성된 외곽 적층 경로를 연결하는 폴리라인.
