Roughing

Description

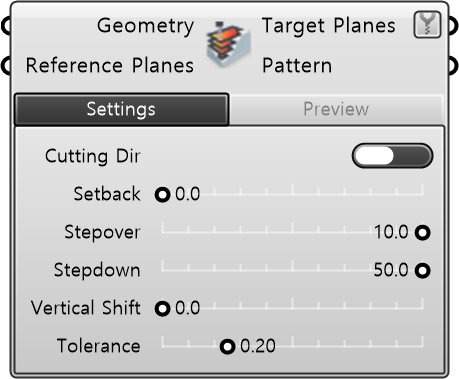

계단식 황삭(Roughing) 툴패스를 생성하는 컴포넌트이다. 사용자는 타겟 평면사이의 거리와, 레이어간 간격, 시작 방향 등의 작업 방식에 맞게 세부 설정이 가능하다.

입력 (Input)

이름	타입	설명
Geometry	Geometry	황삭으로 거칠게 깎아낼 참조 볼륨 (Brep 또는 Mesh).
Reference Plane	Plane	황삭 경로의 기준 평면. Z축 방향으로 계단식 레이어 생성. 기본값: WorldXY.

필수 파라미터 (Required Parameter)

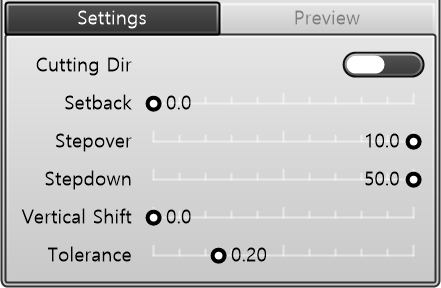

Settings
Preview

이름	타입	설명
Cutting Dir	Toggle	레이어 내 절삭 경로의 진행 방향 (시계/반시계) 전환. 엔드밀 회전과의 관계로 Climb / Conventional 절삭 결정.
Setback	Number	입력 볼륨의 경계 기준, 외곽 경로의 이격(오프셋) 거리 (mm).
Stepover	Number	인접 절삭 경로 간 간격 (mm).
Stepdown	Number	레이어당 하강 절삭 깊이 (mm).
Vertical Shift	Number	Vertical Shift
Tolerance	Number	경로의 근사 허용 오차.

출력 (Output)

이름	타입	설명
Target Planes	Plane	생성된 황삭 경로의 타겟 평면.
Pattern	Curve	생성된 황삭 경로를 연결하는 폴리라인 패턴.
